Säädettävä pidike. Sopii yksiköihin kuorella tai ilman, korkeus 190-230 mm, maksimipaksuus 35 mm. AMPS, VESA 75 reikää.
Säädettävä passiivinen pidike, joka sopii laitteisiin kuorella tai ilman. Kun laitteesi on autoon kiinnitetyssä pidikkeessä, se on aina helposti näkyvillä ja ulottuvillasi. Liikenneturvallista, tyylikästä ja mukavaa! Mittaa laitteesi/kuoresi ja vertaa sitä pidikkeen ominaisuuksiin oikean tuotteen valitsemiseksi. Tämä pidike sopii laitteisiin, joissa on tai ei ole kuorta, joiden korkeus on 190-230 mm ja maksimipaksuus 35 mm.
Kiinnitä pidike jalustalle (PM-kiinnike) kuorma-autoihin, trukkeihin, jakeluajoneuvoihin, varastoihin jne. 4 mm AMPS:llä ja 4 mm:n VESA 75 -standardirei"illä. Valmistettu korkealaatuisesta ABS:stä, asetaalimuovista. Väri: Musta. Valmistettu Ruotsissa.
Valitse asennuspaikka huolellisesti; yksiköitä ei saa asentaa paikkaan, jossa ne haittaavat näkyvyyttä tai estävät tärkeitä hallintalaitteita. Teline tulee kiinnittää vain sopivaan paikkaan. Asennukset tapahtuvat aina asiakkaan oman harkinnan mukaan ja vastuulla.
Lue koko ohje huolellisesti ja katso kuvat ennen kokoonpanon aloittamista.
1. Löysää pidikkeen keskellä olevaa ruuvia, jotta voit irrottaa takana olevan asennuslevyn.
2. Aseta asennuslevy haluamaasi paikkaan. Kiinnitä asennuslevy mukana toimitetuilla ruuveilla. Aseta pidike asennuslevyn päälle niin, että ruuvi sopii pallonivelen reikään. Kiristä ruuvia, kunnes pidike on tiukasti paikallaan, mutta voidaan silti kääntää.

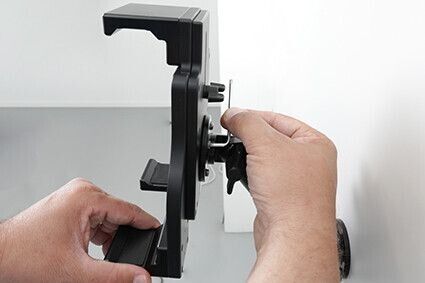

3. Laitteen asettaminen pidikkeeseen: Aseta laitteen yläosa pidikkeen yläosan alle. Paina ylöspäin niin, että pidikkeen yläosa nousee ylöspäin. Paina laitteen pohjaa eteenpäin niin, että laite asettuu suoraan pidikkeeseen. Lopeta laitteen työntäminen ylöspäin niin, että pidikkeen yläosa laskeutuu alas ja lepää laitteen päällä. Paina HARD alas pidikkeen yläosaa ja kiristä samalla pidikkeen takana olevaa siipimutteria HARD.
TÄRKEÄÄ: On erittäin tärkeää painaa HARD alas pidikkeen yläosaa ja kiristää siipimutteri HARD niin, että laite asettuu tukevasti pidikkeeseen.
Laitteen irrottaminen pidikkeestä: Löysää pidikkeen takana olevaa lukkomutteria. Paina laitetta ylöspäin niin, että pidikkeen yläosa nousee ylöspäin. Vedä laitteen pohjaa itseäsi kohti ja nosta laite alaspäin ulos pidikkeestä.
4. Pidin kokonaan koottuna.
Säädettävä passiivinen pidike, joka sopii laitteisiin kuorella tai ilman. Kun laitteesi on autoon kiinnitetyssä pidikkeessä, se on aina helposti näkyvillä ja ulottuvillasi. Liikenneturvallista, tyylikästä ja mukavaa! Mittaa laitteesi/kuoresi ja vertaa sitä pidikkeen ominaisuuksiin oikean tuotteen valitsemiseksi. Tämä pidike sopii laitteisiin, joissa on tai ei ole kuorta, joiden korkeus on 190-230 mm ja maksimipaksuus 35 mm.
Kiinnitä pidike jalustalle (PM-kiinnike) kuorma-autoihin, trukkeihin, jakeluajoneuvoihin, varastoihin jne. 4 mm AMPS:llä ja 4 mm:n VESA 75 -standardirei"illä. Valmistettu korkealaatuisesta ABS:stä, asetaalimuovista. Väri: Musta. Valmistettu Ruotsissa.
Valitse asennuspaikka huolellisesti; yksiköitä ei saa asentaa paikkaan, jossa ne haittaavat näkyvyyttä tai estävät tärkeitä hallintalaitteita. Teline tulee kiinnittää vain sopivaan paikkaan. Asennukset tapahtuvat aina asiakkaan oman harkinnan mukaan ja vastuulla.
Lue koko ohje huolellisesti ja katso kuvat ennen kokoonpanon aloittamista.
1. Löysää pidikkeen keskellä olevaa ruuvia, jotta voit irrottaa takana olevan asennuslevyn.
2. Aseta asennuslevy haluamaasi paikkaan. Kiinnitä asennuslevy mukana toimitetuilla ruuveilla. Aseta pidike asennuslevyn päälle niin, että ruuvi sopii pallonivelen reikään. Kiristä ruuvia, kunnes pidike on tiukasti paikallaan, mutta voidaan silti kääntää.
3. Laitteen asettaminen pidikkeeseen: Aseta laitteen yläosa pidikkeen yläosan alle. Paina ylöspäin niin, että pidikkeen yläosa nousee ylöspäin. Paina laitteen pohjaa eteenpäin niin, että laite asettuu suoraan pidikkeeseen. Lopeta laitteen työntäminen ylöspäin niin, että pidikkeen yläosa laskeutuu alas ja lepää laitteen päällä. Paina HARD alas pidikkeen yläosaa ja kiristä samalla pidikkeen takana olevaa siipimutteria HARD.
TÄRKEÄÄ: On erittäin tärkeää painaa HARD alas pidikkeen yläosaa ja kiristää siipimutteri HARD niin, että laite asettuu tukevasti pidikkeeseen.
Laitteen irrottaminen pidikkeestä: Löysää pidikkeen takana olevaa lukkomutteria. Paina laitetta ylöspäin niin, että pidikkeen yläosa nousee ylöspäin. Vedä laitteen pohjaa itseäsi kohti ja nosta laite alaspäin ulos pidikkeestä.
4. Pidin kokonaan koottuna.
