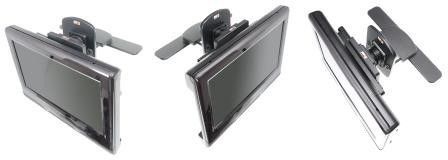

Täydellinen sarja kahdella kiinnityssovittimella ja kahdella niskatuen kiinnikkeellä. Kallistuksella kääntyvällä. Nextbase Duo Cinema -telineeseen.
Kiinnitysadapteri kallistettavalla kääntyvällä ja niskatuen kiinnikkeellä. Käytetään alkuperäisen Nextbase Duo Cinema -telineen kanssa. Kiinnityssovitin koostuu sovitinlevystä, joka ruuvataan Duo Cinema -kiinnikkeen taakse, joka kiinnitetään sitten kallistettavaan kääntyvään kannattimeen, joka on asennettu Brodit niskatuen kannattimeen.
Voidaan kallistaa 20°, kääntää 360°. Valmistettu mustasta ABS/Acetal-muovista. Valmistettu Ruotsissa.
Adapterin mitat: 90 x 55 x 38 mm (L x K x S mm)
Adapterin paino: 83 g
Niskatuen kiinnityksen mitat: 210 x 105 x 74 mm (L x K x S mm)
Niskatuen kiinnikkeen paino: 130 g
Lue koko ohje huolellisesti ja katso kuvat ennen kokoonpanon aloittamista.
1. Irrota alkuperäinen Duo Cinema -kiinnike Nextbase-niskatuen kiinnikkeestä löysäämällä kuusi ruuvia. acer a asennussovitinlevy Duo Cinema -kannattimen taakse ja kiinnitä neljällä agna ruuvilla.
2. Löysää kiinnityssovittimen keskellä olevaa ruuvia, jotta voit irrottaa takana olevan asennuslevyn. acer a asennuslevy Brodit niskatuen kiinnitykseen. Kiinnitä asennuslevy mukana toimitetuilla ruuveilla. acer kiinnityssovitin asennuslevyn päälle niin, että pallonivelen ruuvi sopii. Kiristä ruuvi niin, että kiinnityssovitin on tiukasti paikallaan, mutta voidaan silti kääntää.
3. Niskatuen kiinnityksen osat on asennettava kuvan osoittamaan suuntaan. acer a niskatuen etuosassa olevan kiinnikkeen takana. Paina se itseäsi vasten niskatuen ja istuimen selkänojan väliseen rakoon. acer kiinnityslevy takakappaleeseen niin, että ruuvit sopivat reikiin. Kiristä kaksi ruuvia mukana toimitetulla työkalulla niin, että niskatuki on tiukasti paikallaan. Niskatuen kiinnitys valmiiksi koottuna.
4. Kiinnityssovittimen kiinnittäminen näyttöön: acer kiinnityssovitin alkuperäisellä Duo Cinema -kiinnikkeellä näytön taakse ja paina se paikalleen sivuttain niin, että se on tukevasti paikallaan.
Näytön asettaminen niskatuen telineeseen: acer näyttö niskatuen kiinnityksen yläpuolelle asennussovittimella. Paina näyttöä suoraan alas kiinnityssovittimeen niin, että se on tukevasti paikallaan.
Näytön irrottaminen: Paina näyttöä suoraan ylöspäin, irrota kiinnityssovittimesta.
Kiinnitysadapteri kallistettavalla kääntyvällä ja niskatuen kiinnikkeellä. Käytetään alkuperäisen Nextbase Duo Cinema -telineen kanssa. Kiinnityssovitin koostuu sovitinlevystä, joka ruuvataan Duo Cinema -kiinnikkeen taakse, joka kiinnitetään sitten kallistettavaan kääntyvään kannattimeen, joka on asennettu Brodit niskatuen kannattimeen.
Voidaan kallistaa 20°, kääntää 360°. Valmistettu mustasta ABS/Acetal-muovista. Valmistettu Ruotsissa.
Adapterin mitat: 90 x 55 x 38 mm (L x K x S mm)
Adapterin paino: 83 g
Niskatuen kiinnityksen mitat: 210 x 105 x 74 mm (L x K x S mm)
Niskatuen kiinnikkeen paino: 130 g
Lue koko ohje huolellisesti ja katso kuvat ennen kokoonpanon aloittamista.
1. Irrota alkuperäinen Duo Cinema -kiinnike Nextbase-niskatuen kiinnikkeestä löysäämällä kuusi ruuvia. acer a asennussovitinlevy Duo Cinema -kannattimen taakse ja kiinnitä neljällä agna ruuvilla.
2. Löysää kiinnityssovittimen keskellä olevaa ruuvia, jotta voit irrottaa takana olevan asennuslevyn. acer a asennuslevy Brodit niskatuen kiinnitykseen. Kiinnitä asennuslevy mukana toimitetuilla ruuveilla. acer kiinnityssovitin asennuslevyn päälle niin, että pallonivelen ruuvi sopii. Kiristä ruuvi niin, että kiinnityssovitin on tiukasti paikallaan, mutta voidaan silti kääntää.
3. Niskatuen kiinnityksen osat on asennettava kuvan osoittamaan suuntaan. acer a niskatuen etuosassa olevan kiinnikkeen takana. Paina se itseäsi vasten niskatuen ja istuimen selkänojan väliseen rakoon. acer kiinnityslevy takakappaleeseen niin, että ruuvit sopivat reikiin. Kiristä kaksi ruuvia mukana toimitetulla työkalulla niin, että niskatuki on tiukasti paikallaan. Niskatuen kiinnitys valmiiksi koottuna.
4. Kiinnityssovittimen kiinnittäminen näyttöön: acer kiinnityssovitin alkuperäisellä Duo Cinema -kiinnikkeellä näytön taakse ja paina se paikalleen sivuttain niin, että se on tukevasti paikallaan.
Näytön asettaminen niskatuen telineeseen: acer näyttö niskatuen kiinnityksen yläpuolelle asennussovittimella. Paina näyttöä suoraan alas kiinnityssovittimeen niin, että se on tukevasti paikallaan.
Näytön irrottaminen: Paina näyttöä suoraan ylöspäin, irrota kiinnityssovittimesta.
| Sopii: | Nextbase Duo Cinema, Volvo C70 97-05, Volvo S60 00-15, Volvo S70 99-00, Volvo S80 99-16, Volvo V60 11-18, Volvo V70 99-00, Volvo V70 II 08-16, Volvo V70 N 00-08, Volvo XC60 09-17, Volvo XC70 00-16, Volvo XC90 02-14 |
| dell : | 810697 |
