Toimitus alkaen 3.9€
Täydellinen sarja kahdella kiinnityssovittimella ja kahdella niskatuen kiinnikkeellä. Kallistuksella kääntyvällä. Nextbase Duo Cinema -telineeseen.

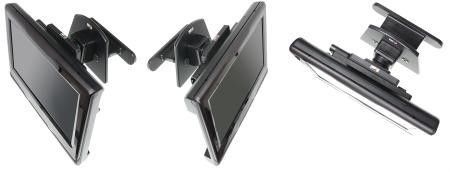

Kiinnitysadapteri kallistettavalla kääntyvällä ja niskatuen kiinnikkeellä. Käytetään alkuperäisen Nextbase Duo Cinema -telineen kanssa. Kiinnityssovitin koostuu sovitinlevystä, joka ruuvataan Duo Cinema -kiinnikkeen taakse, joka kiinnitetään sitten kallistettavaan kääntyvään kannattimeen, joka on asennettu Brodit niskatuen kannattimeen.
Voidaan kallistaa 20°, kääntää 360°. Valmistettu mustasta ABS/Acetal-muovista. Valmistettu Ruotsissa.
HUOMAUTUS! Nextbase Original Dock -teline ei sisälly toimitukseen.
Adapterin mitat: 90 x 55 x 38 mm (L x K x S mm)
Adapterin paino: 83 g
Niskatuen kiinnityksen mitat: 136 x 97 x 81 mm (L x K x S mm)
Niskatuen kiinnikkeen paino: 225 g
Lue koko ohje huolellisesti ja katso kuvat ennen kokoonpanon aloittamista.
1. Irrota alkuperäinen Duo Cinema -kiinnike Nextbase-niskatuen kiinnikkeestä löysäämällä kuusi ruuvia. acer a asennussovitinlevy Duo Cinema -kannattimen taakse ja kiinnitä neljällä agna ruuvilla.
2. Löysää kiinnityssovittimen keskellä olevaa ruuvia, jotta voit irrottaa takana olevan asennuslevyn. acer a asennuslevy Brodit niskatuen kiinnitykseen. Kiinnitä asennuslevy mukana toimitetuilla ruuveilla. acer kiinnityssovitin asennuslevyn päälle niin, että pallonivelen ruuvi sopii. Kiristä ruuvi niin, että kiinnityssovitin on tiukasti paikallaan, mutta voidaan silti kääntää.
3. Löysää ruuvit Brodit niskatuen kiinnikkeen takaa. acer a niskatuen etuosassa olevan kiinnikkeen takana. acer a toinen kiinnityslevyllä varustettu osa takakappaleeseen siten, että ruuvit sopivat reikiin. acer a reikien ruuvit. Kiristä ruuveja mukana toimitetulla työkalulla, kunnes niskatuen kiinnike on tiukasti kiinni. Niskatuen kiinnitys valmiiksi koottuna.
4. Kiinnityssovittimen kiinnittäminen näyttöön: acer kiinnityssovitin alkuperäisellä Duo Cinema -kiinnikkeellä näytön taakse ja paina se paikalleen sivuttain niin, että se on tukevasti paikallaan.
Näytön asettaminen niskatuen telineeseen: acer näyttö niskatuen kiinnityksen yläpuolelle asennussovittimella. Paina näyttöä suoraan alas kiinnityssovittimeen niin, että se on tukevasti paikallaan.
Näytön irrottaminen: Paina näyttöä suoraan ylöspäin, irrota kiinnityssovittimesta.
Kiinnitysadapteri kallistettavalla kääntyvällä ja niskatuen kiinnikkeellä. Käytetään alkuperäisen Nextbase Duo Cinema -telineen kanssa. Kiinnityssovitin koostuu sovitinlevystä, joka ruuvataan Duo Cinema -kiinnikkeen taakse, joka kiinnitetään sitten kallistettavaan kääntyvään kannattimeen, joka on asennettu Brodit niskatuen kannattimeen.
Voidaan kallistaa 20°, kääntää 360°. Valmistettu mustasta ABS/Acetal-muovista. Valmistettu Ruotsissa.
HUOMAUTUS! Nextbase Original Dock -teline ei sisälly toimitukseen.
Adapterin mitat: 90 x 55 x 38 mm (L x K x S mm)
Adapterin paino: 83 g
Niskatuen kiinnityksen mitat: 136 x 97 x 81 mm (L x K x S mm)
Niskatuen kiinnikkeen paino: 225 g
Lue koko ohje huolellisesti ja katso kuvat ennen kokoonpanon aloittamista.
1. Irrota alkuperäinen Duo Cinema -kiinnike Nextbase-niskatuen kiinnikkeestä löysäämällä kuusi ruuvia. acer a asennussovitinlevy Duo Cinema -kannattimen taakse ja kiinnitä neljällä agna ruuvilla.
2. Löysää kiinnityssovittimen keskellä olevaa ruuvia, jotta voit irrottaa takana olevan asennuslevyn. acer a asennuslevy Brodit niskatuen kiinnitykseen. Kiinnitä asennuslevy mukana toimitetuilla ruuveilla. acer kiinnityssovitin asennuslevyn päälle niin, että pallonivelen ruuvi sopii. Kiristä ruuvi niin, että kiinnityssovitin on tiukasti paikallaan, mutta voidaan silti kääntää.
3. Löysää ruuvit Brodit niskatuen kiinnikkeen takaa. acer a niskatuen etuosassa olevan kiinnikkeen takana. acer a toinen kiinnityslevyllä varustettu osa takakappaleeseen siten, että ruuvit sopivat reikiin. acer a reikien ruuvit. Kiristä ruuveja mukana toimitetulla työkalulla, kunnes niskatuen kiinnike on tiukasti kiinni. Niskatuen kiinnitys valmiiksi koottuna.
4. Kiinnityssovittimen kiinnittäminen näyttöön: acer kiinnityssovitin alkuperäisellä Duo Cinema -kiinnikkeellä näytön taakse ja paina se paikalleen sivuttain niin, että se on tukevasti paikallaan.
Näytön asettaminen niskatuen telineeseen: acer näyttö niskatuen kiinnityksen yläpuolelle asennussovittimella. Paina näyttöä suoraan alas kiinnityssovittimeen niin, että se on tukevasti paikallaan.
Näytön irrottaminen: Paina näyttöä suoraan ylöspäin, irrota kiinnityssovittimesta.
| Sopii: | Nextbase Duo Cinema, Volvo S90 17-18, Volvo V90 17-18, Volvo XC90 15-18 |
| dell : | 810696 |
